Архивы
Меню «Архивы» предназначено для настройки хранения получаемых данных и отображения сохраненных значений параметров в виде трендов (графиков).

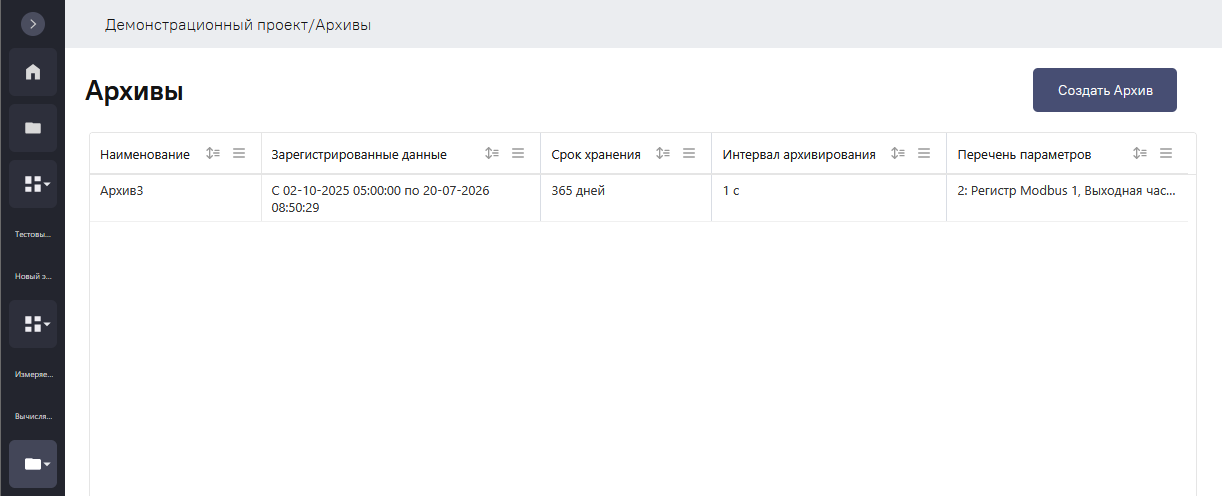

На странице «Архивы» отображается перечень созданных архивов и кнопка для создания нового архива.

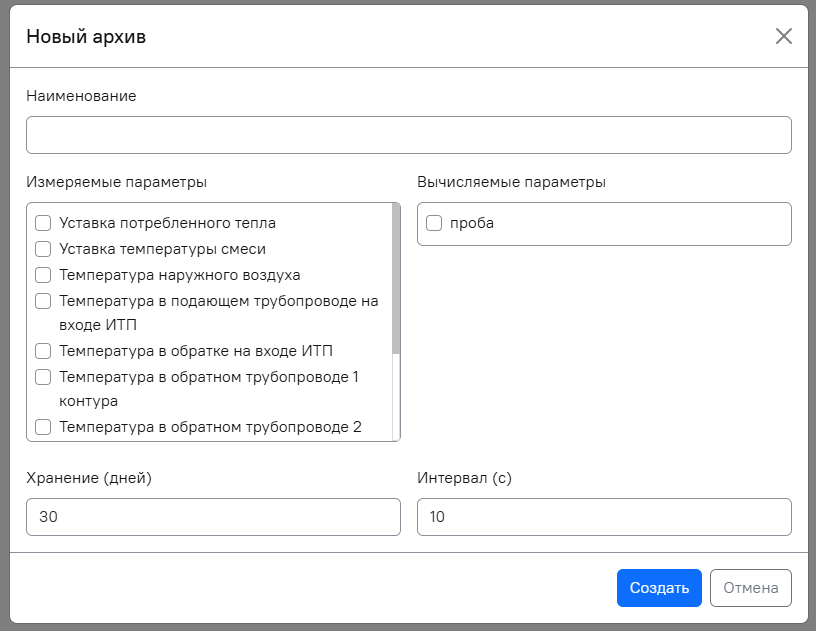

Для создания нового архива нажмите кнопку «Создать Архив» и в появившемся окне введите имя архива, выберите параметры из отображаемого перечня параметров устройства для их добавления в архив, настройте интервал сохранения данных и глубину архива.

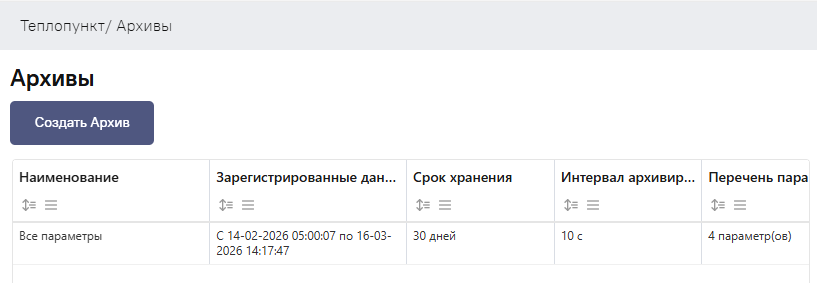

После заполнения необходимых полей нажмите кнопку «Создать». Вновь созданный архив добавляется в список архивов . Для сохранения выполненных изменений проекта и начала сохранения данных нажмите кнопку
.

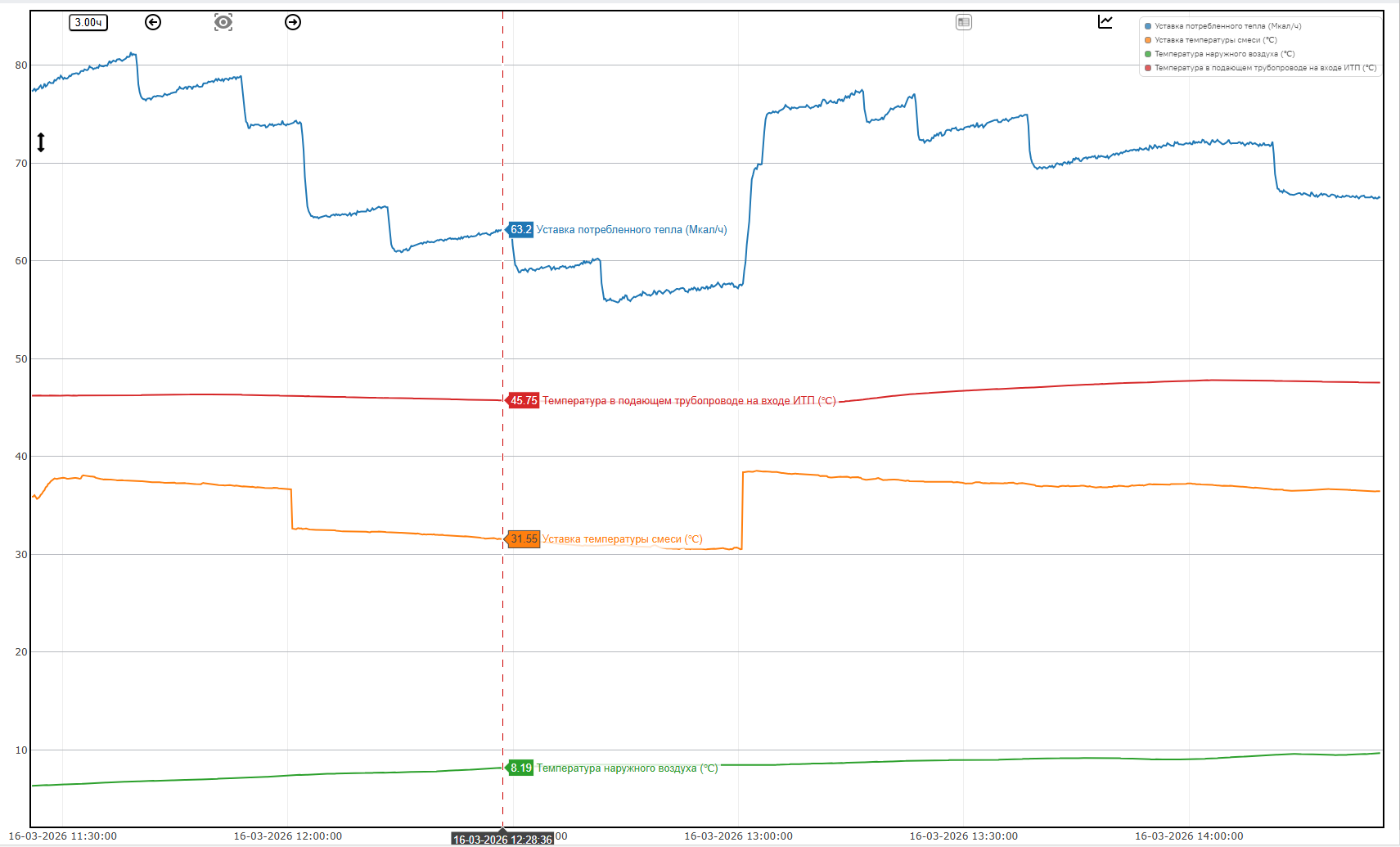

На странице с работающим архивом выводятся тренды регистрируемых параметров. Основное поле экрана содержит:
- области осей X, Y;
- легенду, содержащую список трендов и их параметры (цвет тренда, наименование, текущее значение, время последнего зарегистрированного значения);
- область вывода трендов.
На области вывода данных имеются три области, содержащие кнопки-пиктограммы, управляющие внешним видом графика:
- область пиктограмм графика;
- область пиктограмм оси времени (Х);
- область пиктограмм оси времени (Y).
В области пиктограмм графика расположены кнопки-пиктограммы:
– кнопка переключения видимости мини-легенды;
– кнопка переключения видимости легенды.
В области пиктограммы оси времени (Х) расположены кнопки-пиктограммы:
– кнопка включения / отключения следящего режима;
-
– кнопка открытия окна выбора интервала времени для оси Х (текст кнопки отображает текущий выбранный интервал); -
– кнопки перемещения графика на диапазон влево и вправо.
В области пиктограмм оси значений (Y) расположена кнопка-пиктограмма
– кнопка переключения режима автоматического масштабирования значений.
При выключении режима автоматического масштабирования появляется кнопка-пиктограмма
для отображения окна ввода верхней и нижней границ диапазона значений по оси Y.
Пользователю доступно два режима просмотра графиков:
- следящий режим;
- режим просмотра истории.
В следящем режиме на графике всегда отображаются актуальные значения параметров, сохраняемые в архиве.
В режиме просмотра истории на графике отображаются исторические значения параметров за предыдущие периоды.
Для просмотра графиков за предыдущие периоды нажмите на область вывода данных и, продолжая нажимать, переместите график вправо для просмотра данных за предшествующий период, или влево для возврата к более актуальным данным. При перемещении графика следящий режим выключается автоматически.
Для быстрого возврата к просмотру актуальных данных воспользуйтесь кнопкой следящего режима.

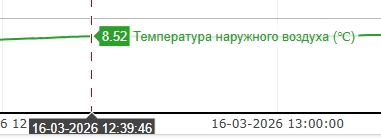

Для просмотра значений параметров в тот или иной момент времени служит визирная линия, отображаемая на графике как вертикальная линия. Значение параметра для выбранной точки отображается на индикаторе в месте пересечения графика и визирной линии.
Время для точки параметра на пересечении визирной линии и графика отображается на временной оси в отдельном индикаторе на оси Х:
