Раздел проекта «Экраны» предназначен для создания пользовательских экранов, на которые различными способами можно выводить информацию о параметрах, обрабатываемых проектом.

В данный момент доступно создание и использование экранов типа Панель. Данный тип экранов позволяет отображать информацию о параметрах и работе устройств с помощью набора виджетов.

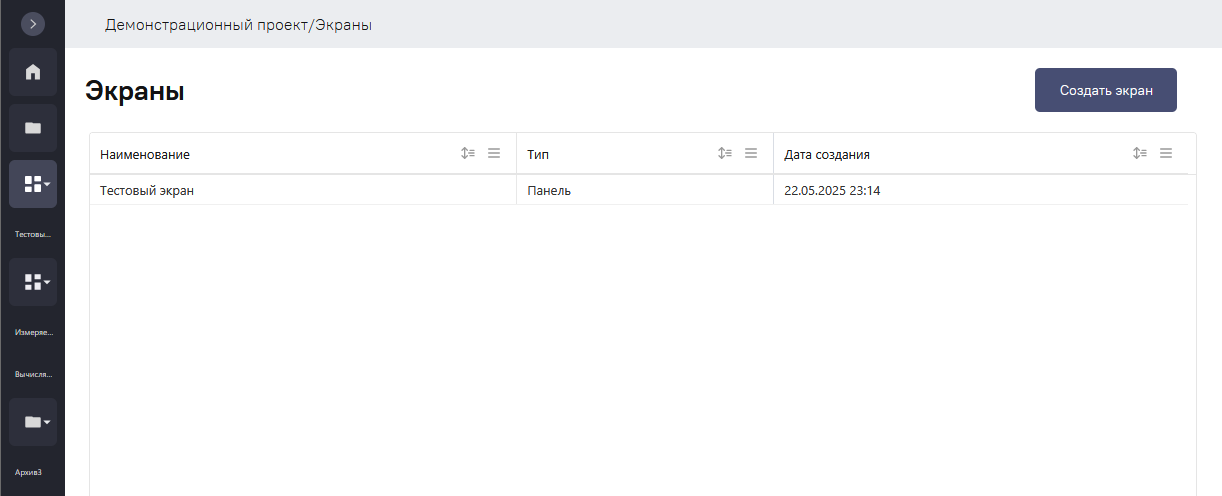

При переходе на страницу «Экраны» на ней отображается перечень созданных экранов и кнопка для создания нового экрана.

Создание экрана

Для создания нового экрана необходимо:

• нажать на кнопку «Создать экран» и в появившемся окне ввода ввести название экрана;
• нажать кнопку «Создать».

После этого в списке экранов проекта появится новый экран.

При клике левой кнопкой мыши по строке экрана в списке экранов будет выполнен переход на вновь созданный экран.

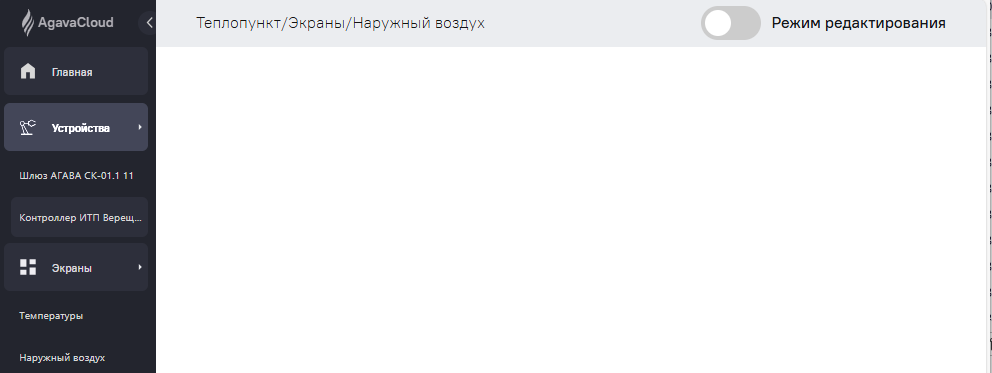

На вновь созданном экране отображается пустое поле, на котором можно разместить виджеты, а также кнопка перехода в режим редактирования.

Редактирование экрана

При включении режима редактирования на панели навигации в верхней части экрана добавляется кнопка создания виджетов.

В системе предусмотрено создание нескольких типов виджетов:

• Последнее значение – отбражение последнего значения выбранного параметра (параметров) в виде транспаранта;

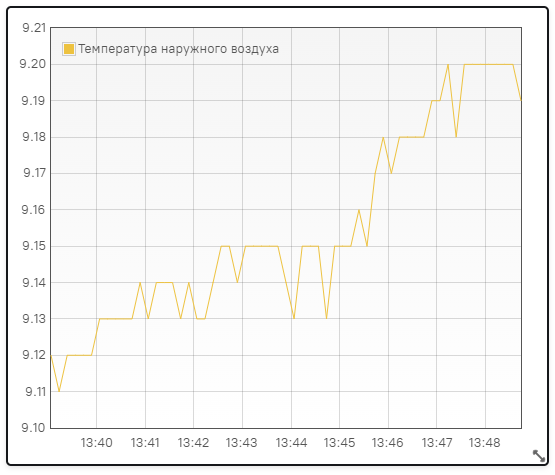

• График – тренд параметра за заданный интервал времени;
• Ввод значения – виджет с полем для ввода значения, которое записывается в выбранный параметр;
• Функциональная кнопка – виджет для передачи команд управления.

Создание виджетов

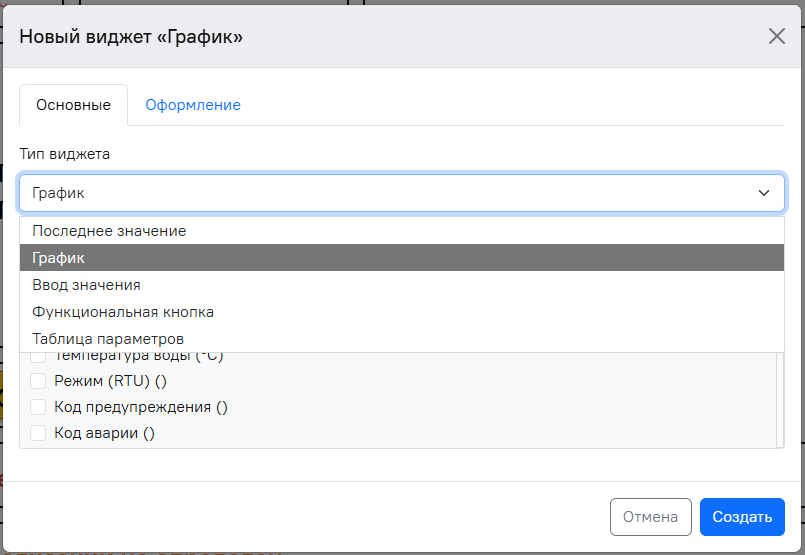

Нажмите на кнопку «Создать виджет» и в появившемся окне в поле «Тип виджета» выберите тип создаваемого виджета.

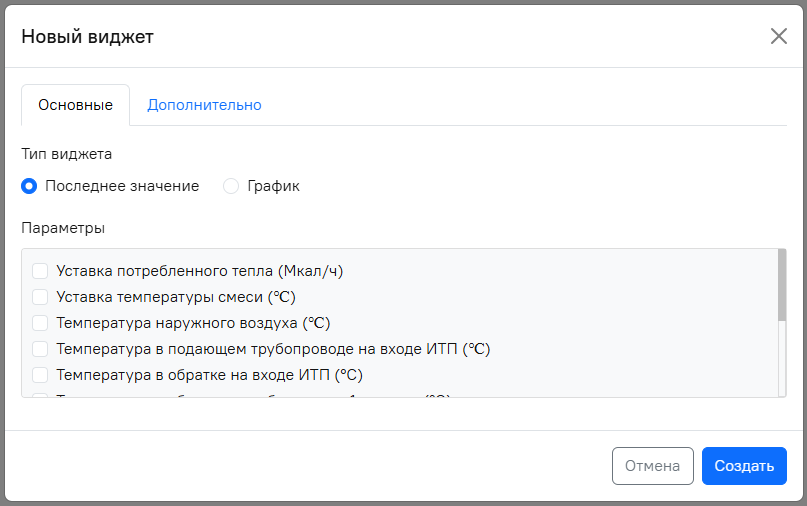

После выбора типа нового виджета выберите параметры, которые будут использоваться для вывода значения.

Также можно настроить дополнительные свойства:

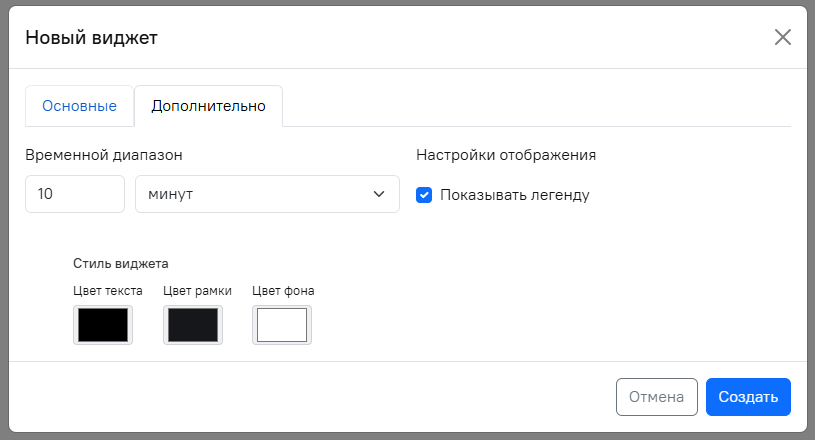

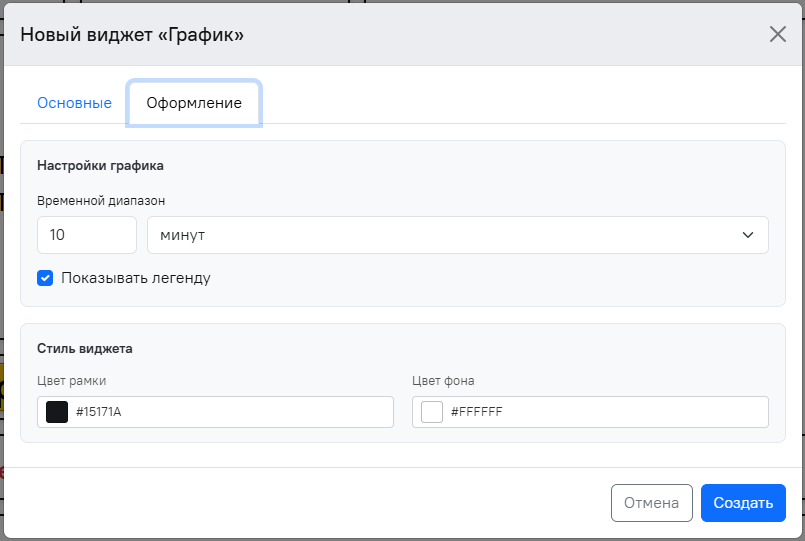

• для виджета «График» – отображаемый временной диапазон и отображение на графике легенды,
• для виджета «Ввод значения» – настройку окна ввода параметра: использование кнопок «Больше / Меньше», экранная клавиатура, только основная клавиатура.

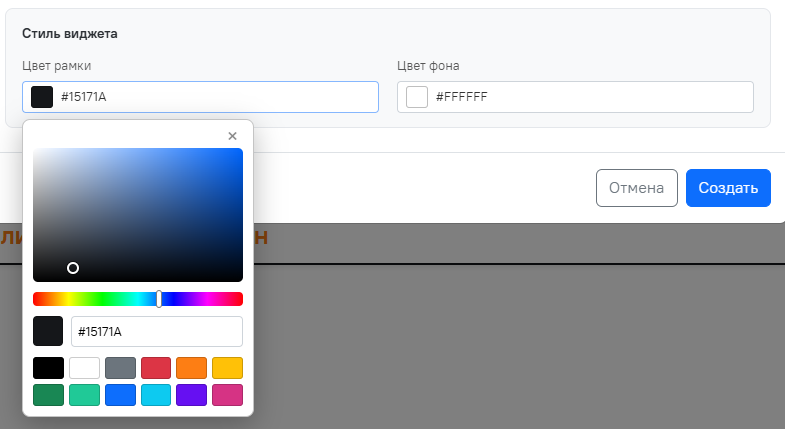

Для виджета также доступны настройки отображения цветов текста, рамки и фона из выводимой палитры.

 После настройки параметров создаваемого виджета нажмите на кнопку «Создать» для перехода к странице с экраном. Вновь созданный виджет сразу отображается на экране.

Редактирование свойств виджетов

Для редактирования свойств виджетов необходимо перевести экран в режим редактирования.

В режиме редактирования экрана у каждого виджета имеются следующие команды:

• изменение размера ();
• удаление ();
• открытие окна настройки параметров виджета ().

Изменить положение виджета на экране можно с помощью мыши путем перетаскивания.

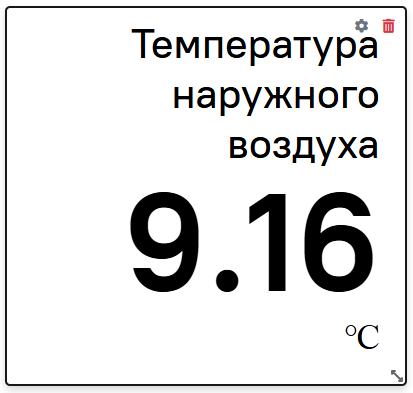

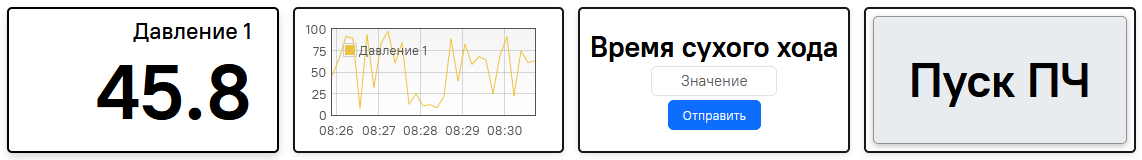

Примеры созданных виджетов приведены ниже.
