Подключение шлюза АГАВА СК-01

Для подключения шлюза СК-01 к облачному сервису выполните электрическое подключение шлюза и его настройку в соответствии с руководством по эксплуатации на шлюз. Руководство доступно на сайте предприятия по ссылке: Руководство по эксплуатации АГАВА СК-01 — docs.kb-agava.ru

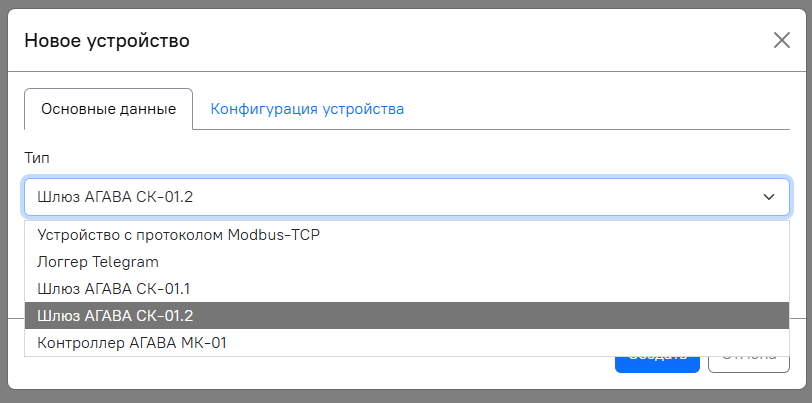

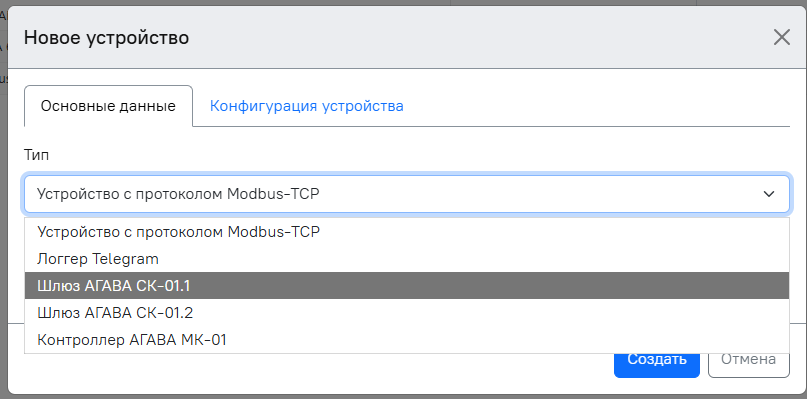

Нажмите кнопку «Создать устройство» и в появившемся окне во вкладке «Основные данные» выберите тип подключаемого шлюза: шлюз АГАВА СК-01.1 или шлюз АГАВА СК-01.2 в соответствии с типом имеющегося устройства.

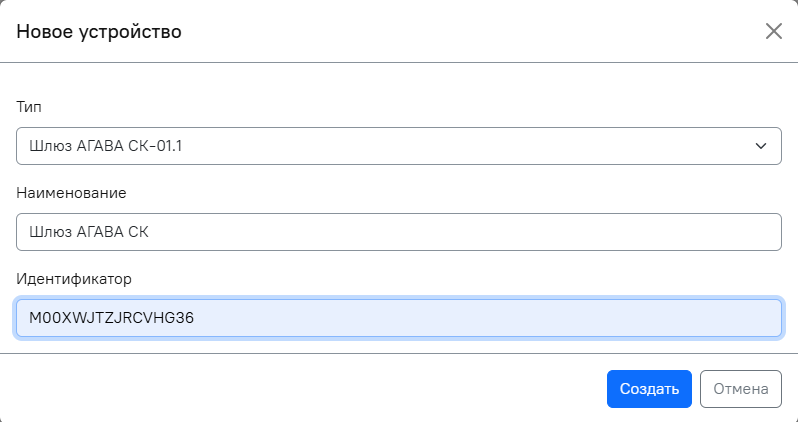

В поле «Наименование» введите название шлюза, которое будет отображаться в проекте.

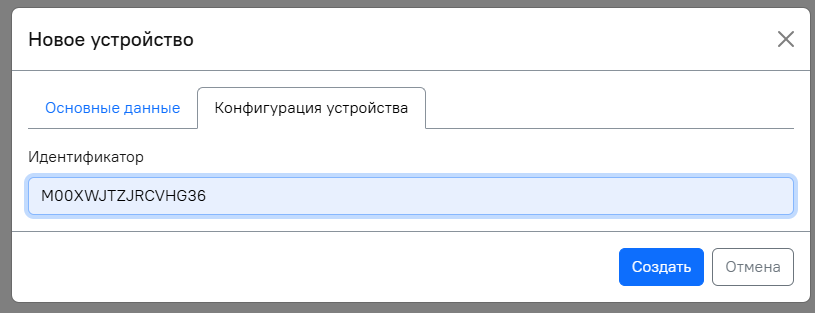

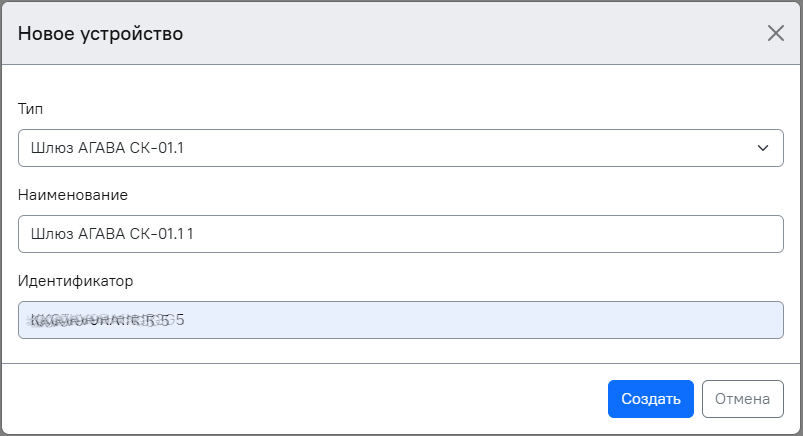

В поле «Идентификатор» введите 16-значный идентификатор (УИН), указанный на шильдике, наклеенном на корпус прибора, и нажмите кнопку «Создать».

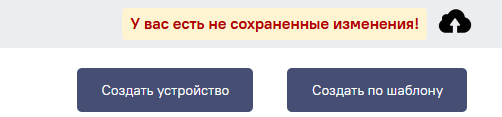

 После создания нового шлюза нажмите на кнопку   для сохранения изменений и активации шлюза.

Добавление подчиненных устройств

После выполнения описанных выше действий в прибор можно добавлять подчиненные устройства.

Прибор поддерживает опрос подчиненных устройств следующих типов:

• устройства с протоколом Modbus-TCP;
• устройства с протоколом Modbus-RTU.

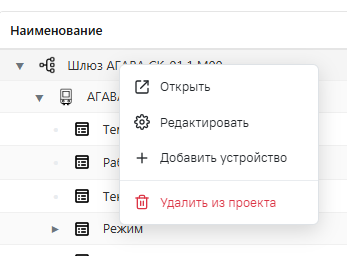

Добавьте устройство командой «Добавить устройство» из контекстного меню (вызываемого нажатием правой кнопки мыши при указании курсором на наименование устройства) устройства в разделе «Устройства и параметры».

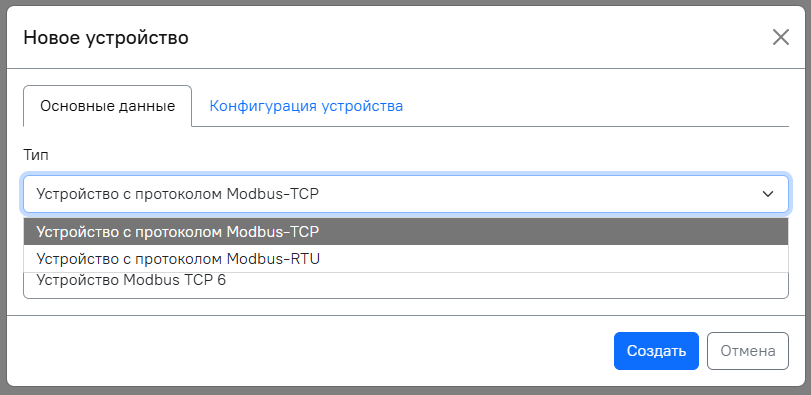

В окне создания нового устройства во вкладке «Основные данные» выберите тип подключаемого устройства, введите его наименование и заполните поля настроек во вкладке «Конфигурация устройства».

Добавление устройств с протоколом Modbus-RTU

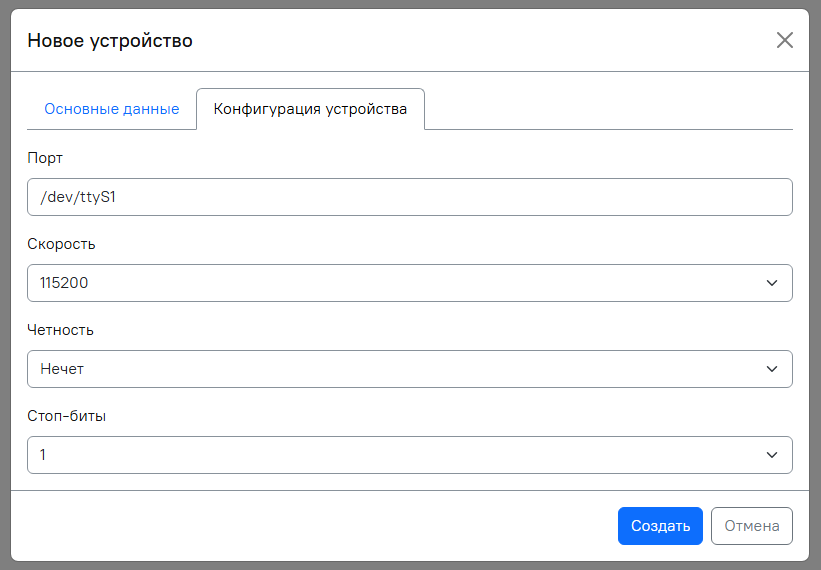

При добавлении в шлюз устройств с протоколом Modbus-RTU необходимо настроить свойства «Скорость обмена», «Четность», «Стоп-биты» в соответствии с параметрами опрашиваемых устройств. Изменять значение свойства «Порт» не требуется.

Фактически при создании устройства с протоколом Modbus-RTU устанавливаются настройки порта RS-485 шлюза АГАВА CK-01. Шлюз при этом является мастер-устройством, к которому с заданными параметрами обмена может быть подключено несколько подчиненных устройств с разными адресами на линии RS-485.

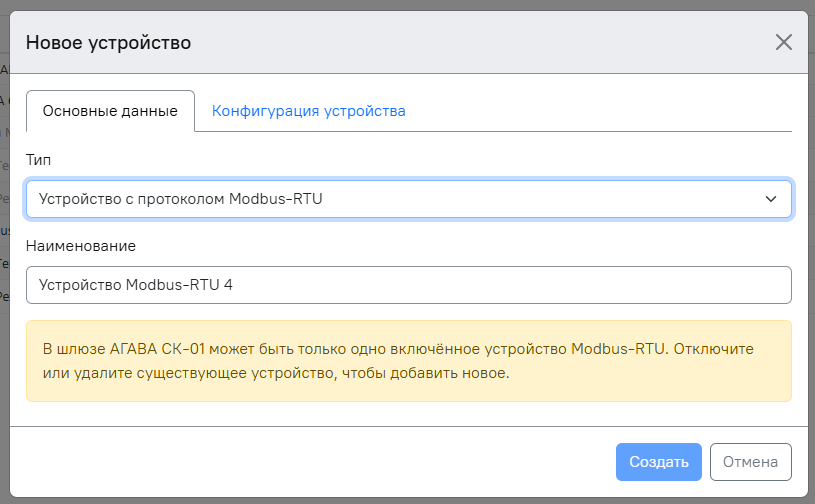

Шлюз АГАВА CK-01 имеет только один порт RS-485, поэтому одновременно возможна работа только одного устройства. При попытке создания дополнительных устройств на экран выдается сообщение о необходимости отключения или удаления ранее созданного и запущенного устройства.

При необходимости попеременного опроса разных устройств на разных линиях RS-485 с ручным переподключением линий к порту RS-485 можно создать несколько устройств с протоколом Modbus-RTU с разными настройками порта RS-485 шлюза АГАВА CK-01 и вручную включать нужные.

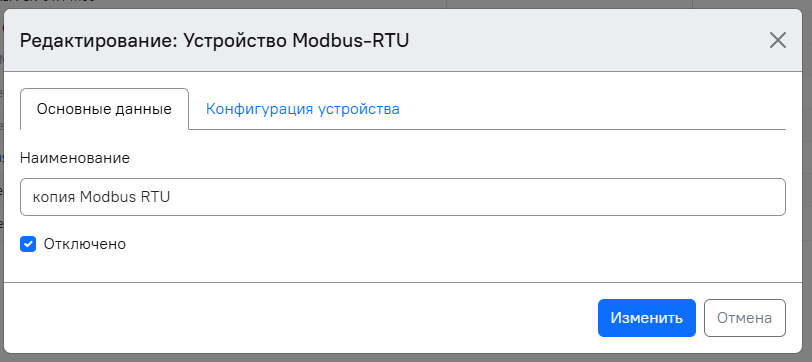

Для отключения выбранного устройства Modbus-RTU в поле «Отключено» в окне настройки «Основных данных» установите признак отключения.

Добавление устройств с протоколом Modbus-TCP

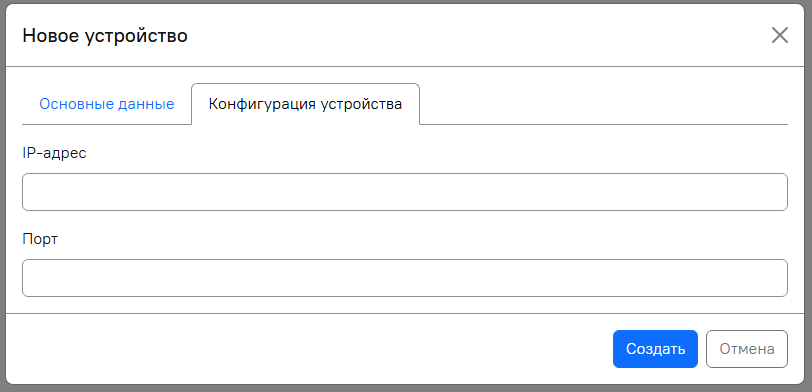

При заполнении настроек устройства с протоколом Modbus-ТСР необходимо указать его IP-адрес и номер порта.

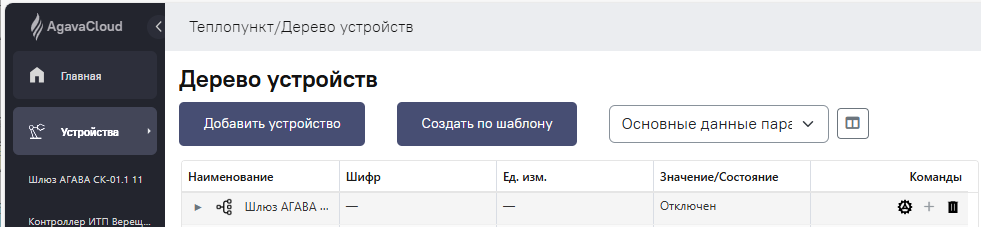

После создания устройства оно отображается в таблице устройств шлюза и дереве устройств.

Добавление параметров

После добавления в шлюз подчиненных устройств к ним необходимо добавить параметры (регистры).

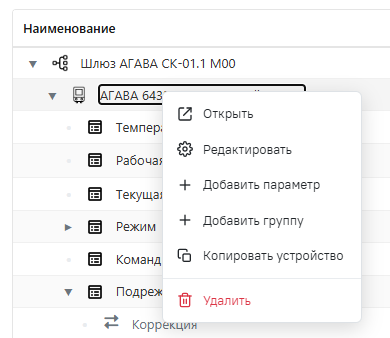

Для добавления к устройству параметров добавьте Параметр или Группу параметров соответствующими командами из контекстного меню, вызываемого при нажатии на правую кнопку мыши на строке с устройством в списке.
